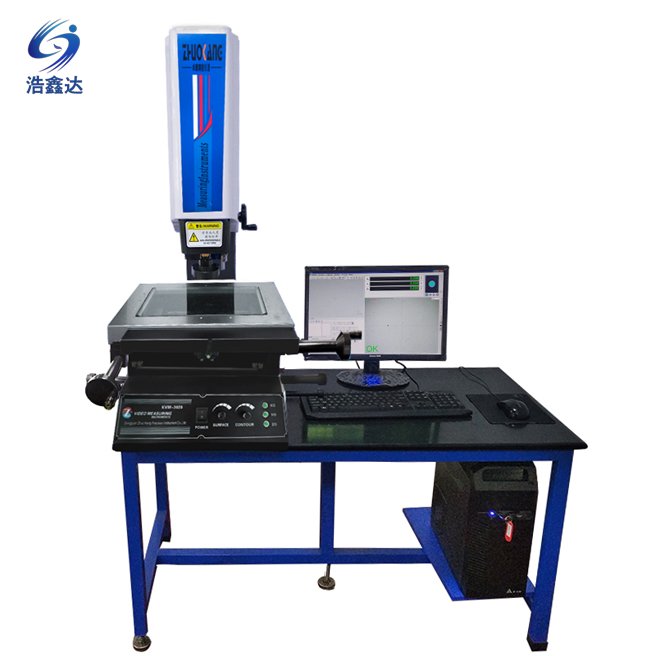

VMS影像测量仪（F型/G型）
适于棒形工件或螺纹间距等的测量；
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
功能特点：
1.多种形式光源，保证满足多样性测量要求；
2.多种数据处理、显示、输入、输出功能；
3.工件摆正功能非常实用；
4.激光指示器专利技术方便对焦和定位；
5.脚踏开关与软件配合，操作更简便。
主要参数：
工 作 台 |
型 号 |
VMS-1510G/VMS-1510F |
VMS-2010G/VMS-2010F |
VMS-2515G/VMS-2515F |
VMS-3020G/VMS-3020F |
|
金属台尺寸(mm) |
354×228 |
404×228 |
450×280 |
500×330 |
|
|
运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
|
|
Z轴升降行程（mm） |
200（特殊订购达400） |
||||
|
截面原点一致性误差(μm) |
G型：E0≤30（Z轴升降行程每100mm）; F型：E0≤20（Z轴升降行程每100mm） |
||||
|
X、Y、Z数显分辨力：0.5μm X、Y坐标示值误差：（2.5+L/100）μm(L为被测长度，单位：mm) |
|||||
|
影 |
F型 |
G型 |
|||
|
1/2”彩色CCD摄像机 |
1/3”彩色CCD摄像机 |
||||
|
变倍镜头倍率：0.7X~4.5X |
变倍镜头倍率：0.7X~4.5X |
||||
|
视频倍率：20~128X |
视频倍率：26.6~171X |
||||
|
物方视场：11.1mm~1.7m |
物方视场：8.1mm~1.3m |
||||
|
表面光源与透射光源均用LED，亮度可调 |
|||||
