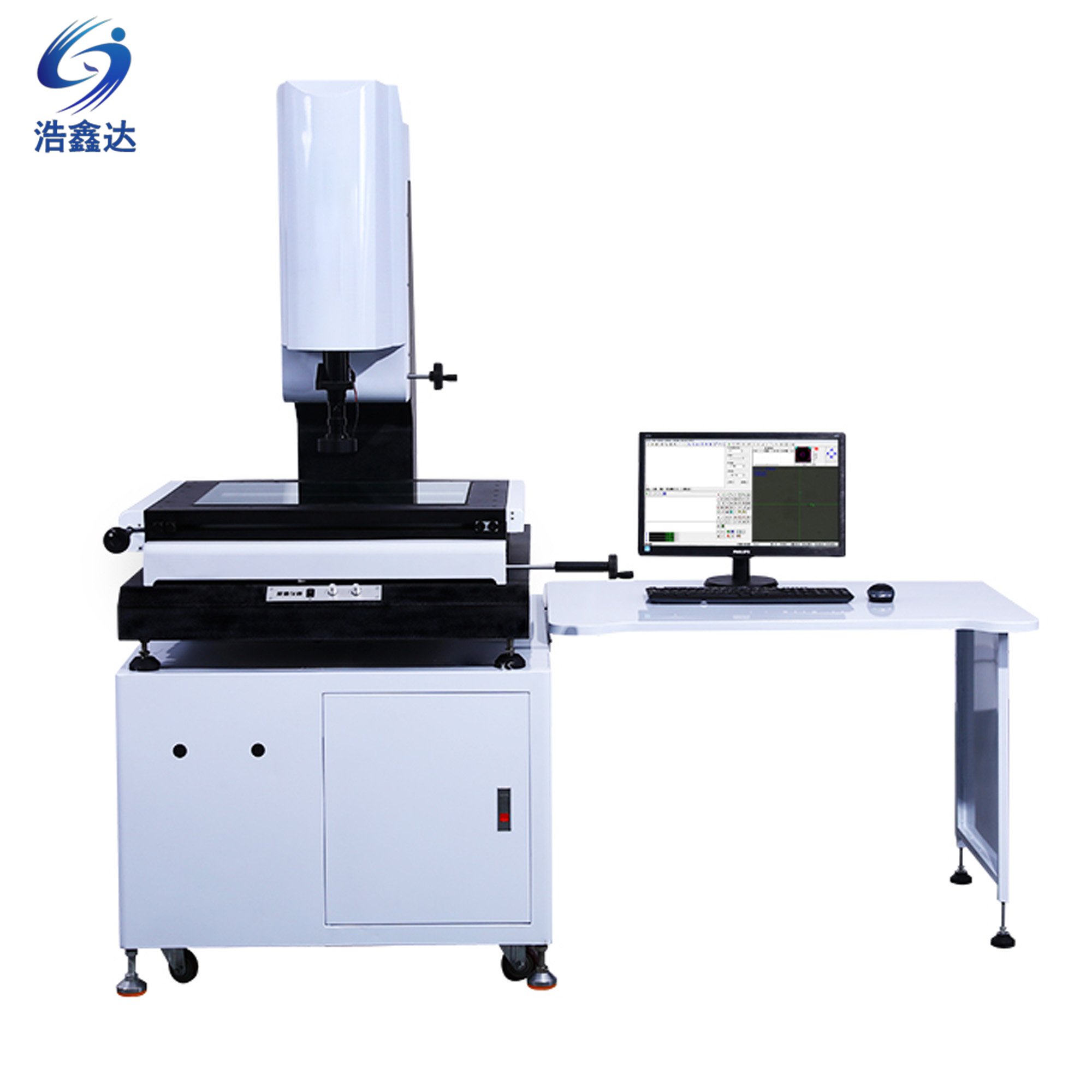

二次元影像测量仪HX
应用范围：
影像测量仪HX系列简称影像测量仪是集光、机、电为一体的精密的二维测量仪器。特别适合用于小件为对象的精密测量或逆向测绘，00级高精度的花石底座和立柱，保证了高强度，耐腐蚀，极高的稳定性双层高精度高强度工作台，稳定性好，高精度无牙螺杆传动，适用于对塑料零件、五金模具、电子组件、光纤器件、精密零件、钟表零件、小五金等的测量；选配英国Renisham接触测头组，可三维测量。
影像测量仪功能：
1、多点测量点、线、圆、弧、椭圆、矩形测量。
2、组合测量、中心点构造、、交点构造、中点构造、线构造、圆构造、角度构造。
3、坐标平移和坐标摆正，提高测量效率。
4、巨集指令，同一种工件批量测量更加方便快捷。
5、测量数据直接输入到Auto CAD中，成为完整的工程图；可以对比误差。
6、测量数据可转换到办公文档office。
7、多种语言界面切换。
8、专业SPC分析报告
9、像素自动找边：不需要人为判断现在是否已经点到了物品之上
主要参数：
| 仪器型号 |
HX-1510 |
HX-2010 |
HX-2515 |
HX-3020 |
HX-4030 |
HX-5030 |
|
|
工作台 |
金属台尺寸(mm) |
354 ×228 |
460 ×230 |
450 ×280 |
510 ×290 |
606 ×466 |
700 ×450 |
|
玻璃台尺寸(mm) |
210 ×160 |
270 ×160 |
306 ×196 |
360 ×160 |
450 ×350 |
550 ×350 |
|
|
运动行程 (mm) |
150 ×100 |
200 ×100 |
250 ×150 |
300 ×200 |
400 ×300 |
500 ×300 |
|
|
仪器重量( kg ) |
100 |
110 |
120 |
200 |
240 |
500 |
|
|
测量与瞄准系统 |
摄影机: 彩色1/2"CCD摄影机 变焦物镜倍率: 0.7～4.5X |
||||||
|
视频总倍率: 18～120X 物方视场 : 7～1.1mm |
|||||||
|
工作距离 : 108mm |
|||||||
|
Z轴升降: 150 mm |
|||||||
|
数显分辨率 : 1μm |
X.Y坐标测量示值误差≤ （3+L/200)μm |
||||||
|
照明: 表面光源与透射光源均用LED , 亮度可调 电源: 220V(AC) , 50HZ , 30W |
|||||||
|
测量软件：标备自动测量软件，可自动寻边、去毛刺，可测点、线、圆、圆心距、角度、摆正等 |
|||||||
