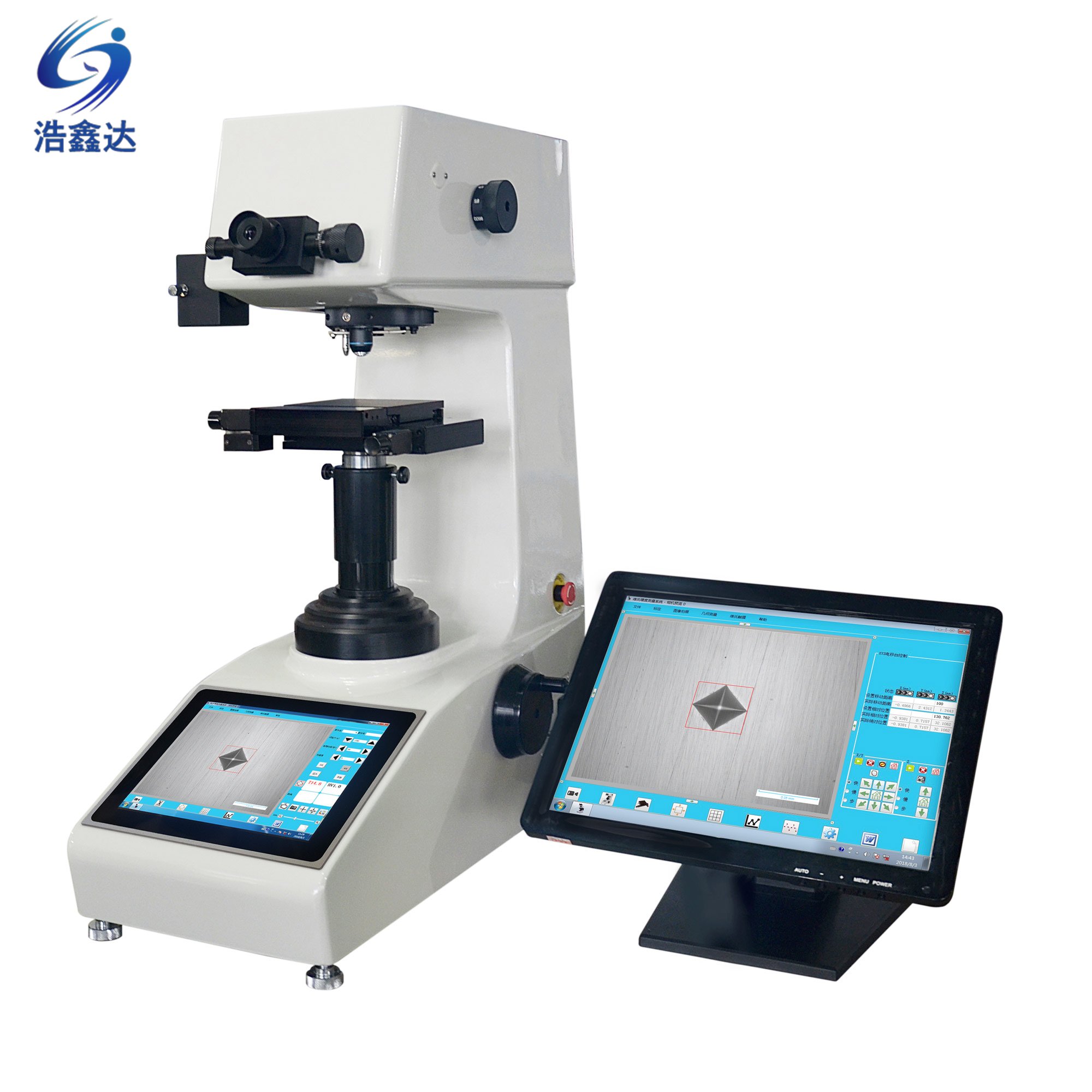

全自动显微维氏硬度计XHVT-1000Z / V3.0

全自动显微维氏硬度计XHVT-1000Z / V3.0
1. 工业平板电脑一体化,USB扩展
2. 高精度自动平台,自动聚焦,可设置各种打点路径
3. 硬度自动测量,自动计算渗碳层深度等
4. 双触摸屏操作及显示,满足不同试验需求
应用范围:
黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石、薄塑
料等;碳化层和淬火硬化层的深度及梯度的硬度测试。
功能特点:
硬度计和平板电脑一体化设计。搭载Windows 7操作系统,具备电脑的所有功能。通过内置CCD图像采集系统,在平板电脑上直接显示测试的压痕,触摸屏按键,自动测试显微维氏硬度值,彻底解决了显微维氏硬度计用显微镜测量压痕对角线长度的方式。避免了显微镜的光源给眼睛带来的刺激和视觉疲劳,保护了试验人员的视力。是中国显微维氏硬度计的一次重大革新。
● 采用工业平板电脑与硬度计相结合,测试需要的全部参数在平板电脑上选择,显示清晰直观,操作方便。
● 内置CCD图像采集系统,压痕显示清晰直观,只需触摸按键即可读取硬度值。
● 压头和物镜间自动识别、自动转塔,自动测量显微维氏硬度值。
● 具有硬度标尺转换功能,可在各硬度标尺之间进行换算。
● 系统支持两种语言:中文和英文。
● 备有USB接口、VGA接口、网口,硬度值的测试结果,通过USB接口打印输出,连接网络上传共享。
● 自动记录测量数据,可生成硬度-深度曲线,保存成WORD或EXCEL文档。
● X-Y电动试台,自动对焦,仪器自动测量,完全实现了显微维氏硬度测试的自动化。
主要参数:

型号

XHVT-1000Z / V3.0

试验力

gf

10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf

N

0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N

硬度测试范围

1HV~2967HV

测试模式

HV/HK

试验力施加方法

自动(加载/保荷/卸载)

物镜和压头切换

自动切换

计算机配置

CPU:Intel I5,内存:8G,固态硬盘:128G

摄像头像素

130万

转换标尺

HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW

硬度读取

触摸屏显示压痕、自动读取

数据输出

可生成WORD或EXCEL报告,得到曲线图

物镜

10×,40×

有效视场

10×:680μm,40×:170μm

最小测量单位

0.1μm,0.025μm

保荷时间

0~60s

光源

卤素灯光源

电动X-Y试台

尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm

试样最大高度

170mm

压头中心至机壁距离

130mm

电源

AC220V,50Hz

执行标准

ISO 6507,ASTM E384,JIS Z2244,GB/T 4340.2

外形尺寸

560×335×675mm,外箱尺寸650×380×960mm

重量

净重52kg,毛重67kg

主要附件:

名称

数量

名称

数量

仪器主机

1台

外置触摸屏显示器

1台

10× 目镜

1个

10×,40×物镜

各1只

金刚石显微维氏压头

1只

砝码轴

1个

砝码

6个

薄片夹持台

1个

电动十字试台

1个

细丝夹持台

1个

平口夹持台

1个

标准硬度块 700~800 HV1

1块

标准硬度块400~500 HV0.2

1块

水平仪

1个

水平调节螺钉

4只

卤素灯12V、15~20W

1个

保险丝1A

2个

螺丝刀

2把

电源线

1根

U盘

1个

防尘罩

1只

鼠标

1个

产品合格证

1份

产品说明书

1份
