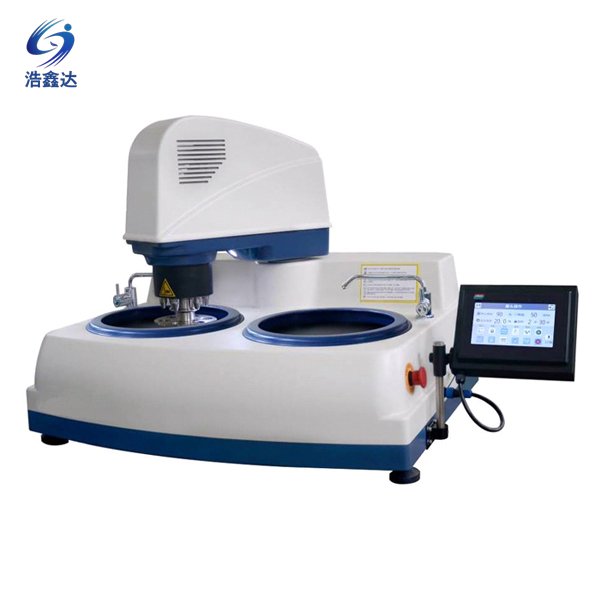

自动金相试样磨抛机YMPZ-2-300 (250)

自动金相试样磨抛机YMPZ-2-300 (250)
采用单片机控制的研磨抛光设备,机身采用ABS材料一体成形,外形新颖美观,防腐蚀、经久耐用。磨盘采用合金铝压铸而成,抗氧化、不变形,可无级调速,支持正反转。磨头加压支持中心压力和单点气动两种模式,采用进口调压阀,压力稳定。磨头样盘与磨盘之间采用独特的运转贴合设计,有效提高磨抛质量。采用高清LCD触摸屏操控和显示,操作简便,清晰直观。电机为直流无刷电机,无需更换电刷,使用寿命长,运行超静音,强劲的电机动力带来高效的研磨抛光体验。双盘设计,研磨与抛光可独立操作。精密铸铝支撑底盘设计,确保了精密的回转平衡度;主轴防漏设计,有效保护轴承。磨盘部分采用独特的磁性设计,支持快速换盘,底盘和垫盘表面经特氟龙处理,无砂纸抛布黏连残留。
本机自动研磨系统可有效代替手工磨抛各道工序,试样夹持数量可达6个,大大节省劳动力,提高磨抛质量和制样效率,是新型自动金相制样设备理想之选。
产品特点:

  1. 中心压力、单点压力两种运行模式,可根据工况选择最合适的方式
  2. 试样夹盘可快速装卸转换,灵活使用不同口径夹盘
  3. 磁性盘设计,支持快速换盘,垫板喷涂特氟龙,更换砂纸抛布无残留
  4. 独特磨盘自适应设计,使得试样与磨盘完美贴合修正,有效解决多面现象,保障研磨表面一致
  5. 整机采用高清LCD触摸屏操控和显示,操作简便,清晰直观
  6. 自动研磨系统,可定时定速,水系统自动启闭功能,有效代替手工磨抛
  7. 磨头电磁锁自动落锁功能,安全便捷
  8. 双盘设计,研磨与抛光可独立操作
  9. 直流无刷电机,使用寿命长,超静音体验
  10. 可存储十多种磨抛程序,针对不同试样,设置不同的参数
  11. 试样夹盘半转设计,配合内侧照明系统,方便取放试样

适用范围:

  1. 各类金相试样
  2. 日常较大体量制样任务
  3. 轻劳力需求

主要参数:

型号

YMPZ-2-300

YMPZ-2-250

磨抛盘直径

300mm

254mm

砂纸直径

300mm

250mm

磨盘转速

无级调速100~1000r/min

磨盘转向

顺时针或逆时针

磨盘电机

直流无刷电机, 220V, 1.2kW

磨头电机

步进电机,200W

磨头转速

无级调速20~120r/min

定时可调时间

0~99min

试样夹持数量

6个

试样夹持规格

Φ25mm, Φ30mm, Φ40mm 任一规格
(特殊规格可定做)

加压方式

单点气动加压和中心气动加压

单点加压压力

0~50N

中心加压压力

0~160N

显示及操作

7寸高清LCD触摸屏,磨头自动锁紧功能,自动出水功能

输入电源

单相220V, 50Hz,12A

外形尺寸

1200×800×760mm

净重

134kg

标准配置:

名称

规格

数量

主机



1台

自动磨头



1个

试样夹盘



2个

试样水平托盘



1个

磨抛盘

300(254)mm

2个

磁性盘

300(250)mm

2片

垫盘

300(250)mm

6片

背胶砂纸

300(250)mm

6张

背胶抛光布

300(250)mm

2张

进水管

洗衣机进水管

1根

出水管

Φ32mm

2根

进水过滤网



1个

气管

Φ6mm

1根

磨头连接线



2根

空气过滤器



1个

内六角扳手

2mm, 3mm, 5mm, 6mm

各1把

说明书



1份

合格证



1份

选配耗材:

名称

规格

背胶砂纸300(250)mm

180#,240#,280#,320#,400#,600#,800#,1000#,1200#,1500#,2000#

背胶抛光布300(250)mm

帆布、丝绒、呢布、长丝绒

金刚石研磨膏

W0.5,W1,W2.5,W3.5,W5

金刚石喷雾剂

W0.5,W1,W2.5,W3.5,W5

金刚石悬浮液

W1,W2.5,W3.5,W5

氧化铝最终抛光液

W0.03,W0.05

二氧化硅最终抛光液

W0.03,W0.05

氧化铝

W1,W3,W5

氧化铬

W1,W3,W5
