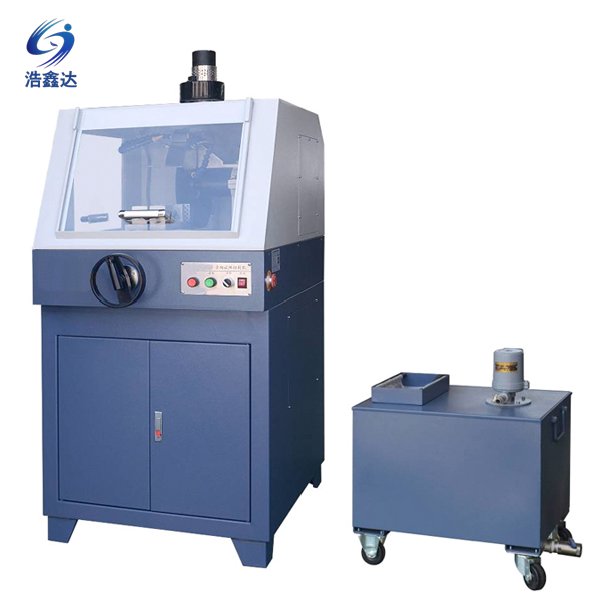

金相试样切割机QG-5A
适用于各种金相试样材料的切割，通过平台的纵向推动来进行试样切割，切割范围大，切割能力强；双边夹具结构，牢牢固定试样；夹具钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长；内置冲洗水枪，维护保养极其方便；切割室采用双面透明有机玻璃窗口和内置LED照明灯，并配备强力排气装置，使观察更清晰；柜式结构，方便存储各类切割耗材；并配备循环冷却系统，切割后的试样表面光亮、平整，无烧伤，是切割试样的理想设备。
主要参数：
| 型号 |
QG-5A |
|
切割方式 |
手动，平台Y向进给 |
|
切割片尺寸 |
Φ350×2.5×Φ32mm |
|
最大切割截面 |
100×100 mm |
|
Y轴行程 |
265mm |
|
主轴转速 |
2800r/min |
|
电机功率 |
4kW |
|
切割平台尺寸 |
250×240mm，12mmT型槽 |
|
切割夹具 |
螺纹夹具，钳口高度60mm, 开口100mm |
|
输入电源 |
380V, 50Hz, 10A, 三相五线 |
|
外形尺寸 |
800×900×1640mm |
|
重量 |
340kg |
|
水箱容量 |
100L |
|
水泵流量 |
25L/min |
|
水箱尺寸 |
460×600×680mm |
|
水箱净重 |
36kg |
标准配置：
| 名称 |
规格 |
数量 |
|
主机 |
|
1台 |
|
水箱 |
|
1台 |
|
切割片 |
Φ350×2.5×Φ32mm， |
2片 |
|
切削液 |
3kg |
1桶 |
|
呆扳手 |
36mm，46mm |
各1把 |
|
内六角扳手 |
5mm，6mm |
各1把 |
|
套筒扳手 |
24mm |
1把 |
|
进水管 |
Φ20mm |
1根 |
|
出水管 |
Φ48mm |
1根 |
|
风机管 |
|
1根 |
|
风机 |
|
1个 |
|
说明书 |
|
1份 |
|
合格证 |
|
1份 |
