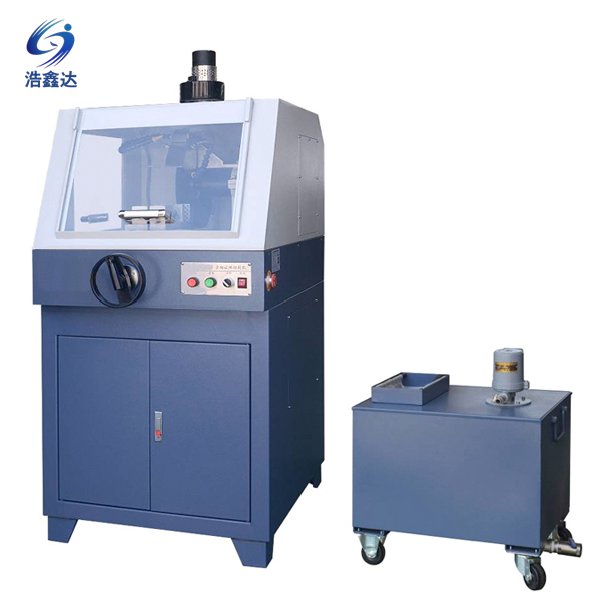

金相试样切割机QG-5

金相试样切割机QG-5
适用于各种金相试样材料的切割,通过平台的纵向推动来进行试样切割,切割范围大,切割能力强;双边夹具结构,牢牢固定试样;夹具钳口和工作台面等主要零部件均采用不锈钢材料制成,使用寿命长;内置冲洗水枪,维护保养极其方便;切割室采用双面透明有机玻璃窗口和内置LED照明灯,并配备强力排气装置,使观察更清晰;柜式结构,方便存储各类切割耗材;并配备循环冷却系统,切割后的试样表面光亮、平整,无烧伤,是切割试样的理想设备。
主要参数:

型号

QG-5

切割方式

手动,平台Y向进给

切割片尺寸

Φ380×2.8×Φ32mm

最大切割截面

100×120 mm

Y轴行程

265mm

主轴转速

2800r/min

电机功率

4kW

切割平台尺寸

250×240mm,12mmT型槽

切割夹具

螺纹夹具,钳口高度60mm, 开口120mm

输入电源

380V, 50Hz, 10A, 三相五线

外形尺寸

800×900×1640mm

重量

340kg

水箱容量

100L

水泵流量

25L/min

水箱尺寸

460×600×680mm

水箱净重

36kg

标准配置:

名称

规格

数量

主机



1台

水箱



1台

切割片

Φ380×2.8×Φ32mm,
树脂砂轮片

2片
(1片装于主机上)

切削液

3kg

1桶

呆扳手

36mm,46mm

各1把

内六角扳手

5mm,6mm

各1把

套筒扳手

24mm

1把

进水管

Φ20mm

1根

出水管

Φ48mm

1根

风机管



1根

风机



1个

说明书



1份

合格证



1份
